【メンテナンス】ピンチローラー交換方法を教えてください
印刷中シートがまっすぐ送られない場合、ピンチローラーのゴム部分が消耗している可能性があります。
ゴム部分のみで購入・交換が可能です。
・購入方法:オンラインショップ
※ドライバーを使用した作業になります。
工具を使用した作業に慣れていないお客様は当社へ交換修理をご依頼ください。
【必要工具】
・精密ドライバー(マイナス)
・ラジオペンチ

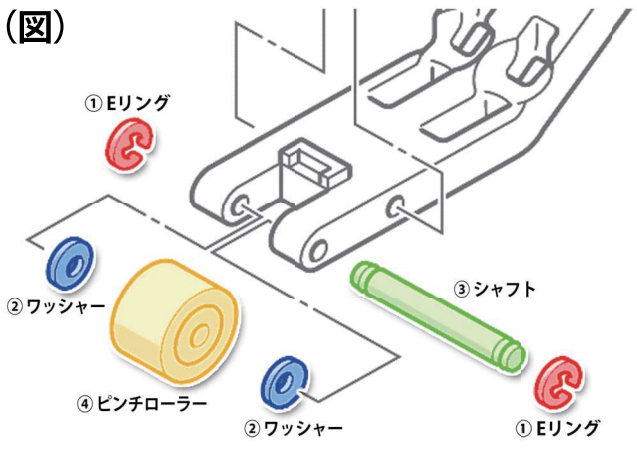

ピンチローラー周辺パーツ
1. 機械の電源を切り、電源コードを抜きます
2. ピンチローラーレバーを操作し、ピンチローラーを上げた状態にします
(交換するピンチローラーをできるだけ作業しやすい位置に移動させます)
3. ピンチローラー(図④)とグリッドローラー(金属の凹凸のあるローラー)との間に
A4サイズ程度の紙をおきます(パーツ落下防止のため)
4. ピンチローラー用シャフト(図③)を固定しているEリング(図①)のどちらか一方を
精密ドライバーで外します
※ワッシャー、Eリングはピンチローラーに付属していないため交換時の紛失にお気をつけください
5. シャフトをゆっくりずらし、ワッシャーとピンチローラーを取り外します
6. 新しいピンチローラーを取り付けます

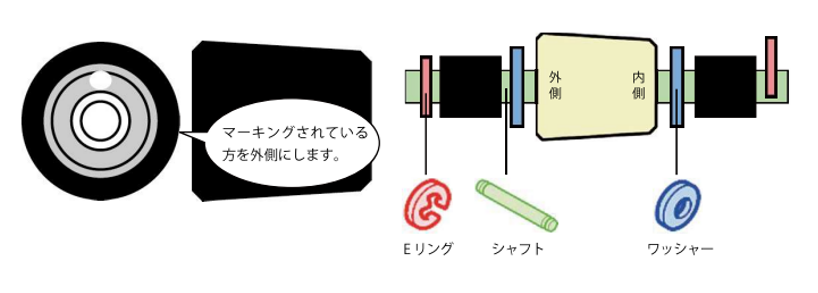

※ピンチローラーには左右の向きがありますので、下図を参照し向きを間違えないように取り付けてください
7. Eリングをラジオペンチで取り付けます
