切削くずの清掃手順＜MDX-50＞

加工終了後、市販のブラシや集塵機を使って機体内部とツールを清掃します。

シャフト、ATCマガジン、スピンドルヘッド周りの清掃

1. 加工が終わったワークは取り外し、ツールはATCマガジンへ返却します。
   ※材料がうまく剥がせない時は、へらなどを使い取り外します。

2. フロントカバーを閉じます。

3. ビュー位置へ移動します。
   ※スピンドルヘッドが左端へ移動し、テーブルが手前に移動します。

4. フロントカバーを開けます。

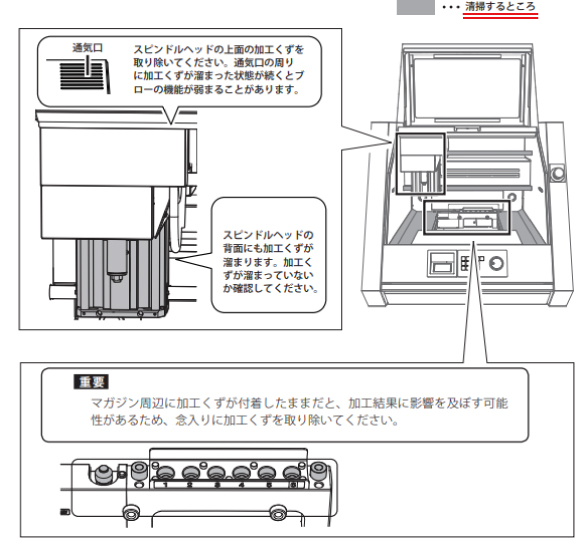

5. 機体内部を下図を参考に、市販のブラシで清掃します。


6. フロントカバーを閉じます。
7. 【ENTER】を押します。

シャフトの清掃

1. 清掃XY位置へ移動します。
   ※スピンドルヘッドが左端へ移動し、テーブルが手前に移動します。

2. フロントカバーを開けます。

3. 機体内部を下図を参考に、市販のブラシで清掃します。


4. フロントカバーを閉じます。
5. 【ENTER】を押します。

テーブル、ダストボックスの清掃

1. ビュー位置へ移動します。
   ※スピンドルヘッドが左端へ移動し、テーブルが手前に移動します。

2. フロントカバーを開けます。

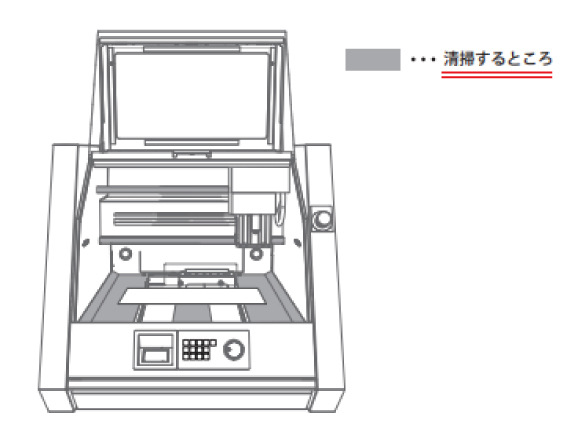

3. 機体内部を下図を参考に、テーブルやその周りに落ちた加工くずを市販のブラシで落とします。


4. フロントカバーを閉じます。
5. 【ENTER】を押します。

6. 下図を参考にダストボックスカバーを開け、ダストボックスを引き出したら、溜まった加工くずを捨てます。


ツールの清掃

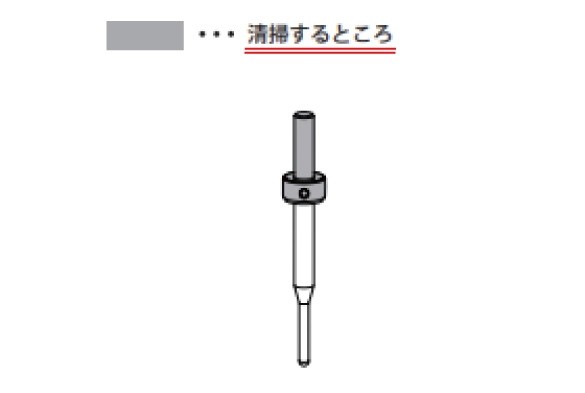

付属のお手入れ用の布で、下図の部分の汚れを拭き取ります。
